15KV 133% TS 구리 특별한 케이블 갑옷 X 케이블 XLPE 단열재
상세 정보 |
|||
지휘자:: | 좌초된 벌거벗은 구리 | 단열재: | (PVC) |
---|---|---|---|
모이기:: | pratically 영 간격 모이는 테이프를 가진 충전물로 작동하는 안 칼집 | 안 칼집: | 폴리 비닐 클로라이드 |
화면: | 물결 모양 구리 테이프 | 외부 칼집: | 폴리 비닐 클로라이드 |
하이 라이트: | 구리 용접 케이블,특별한 고압선 |
제품 설명

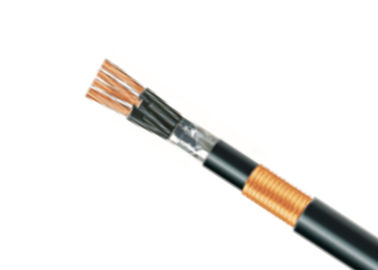

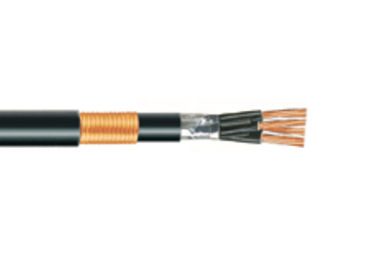

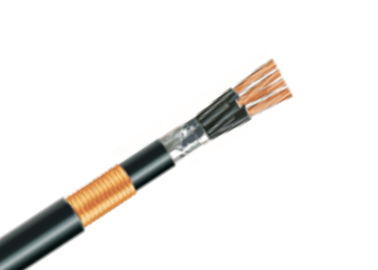

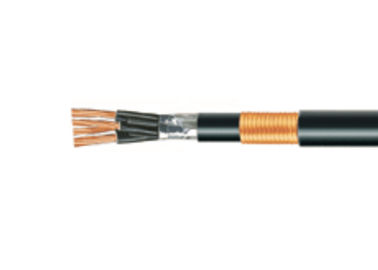

원격 제어 CERT는 HN 33-S-34에 케이블을 답니다
신청
이 케이블은 변압기 역에서 이용됩니다. 그들은 전자기 간섭에 대하여 보호됩니다.
지휘자:
좌초된 벌거벗은 구리 (종류 3x95+35 (3x95를 위해 2): 분야 모양 종류 2; 35: 원형 종류 2)
절연제:
폴리 염화 비닐 (PVC)
모이기:
pratically 영 간격 모이는 테이프를 가진 충전물로 작동하는 안 칼집
안 칼집:
폴리 염화 비닐 (PVC)
스크린:
물결 모양 구리 테이프
외부 칼집:
폴리 염화 비닐 (PVC)
색깔: 검정
특성
건축 특성
지휘자 물자 구리
절연제 PVC
안 칼집 PVC
스크린 물결 모양 구리 스크린
외부 칼집 PVC
전기 특성
정격 전압 Uo/U (Um) 0.6/1 kV
기계적인 특성
중간 충격에 기계적인 저항
사용법 특성
방화 효력이 있는 C1, NF C 32-070
작용 온도, 범위 -20. 60 °C
최대. 서비스 70 °C에 있는 지휘자 온도
그렇습니다 전기 자석 방해 저항
2cores | ||||
이름 | 횡단면 mm2 | 사소 외부 diam. mm | 최대. 외부 diam. mm | 대강 무게 Kg/km |
2*4 | 4 | 15.9 | 17.6 | 435 |
2*6 | 6 | 16.4 | 18.1 | 482 |
2*10 | 10 | 18.5 | 20.4 | 610 |
2*16 | 16 | 19.9 | 21.9 | 782 |
2*25 | 25 | 24.2 | 26.7 | 1131년 |
4cores | ||||
4*1.5 | 1.5 | 14.2 | 15.7 | 354 |
4*4 | 4 | 18.2 | 20.1 | 545 |
4*6 | 6 | 18.8 | 20.8 | 633 |
4*10 | 10 | 21.3 | 23.5 | 889 |
4*16 | 16 | 23.6 | 26.0 | 1170년 |
3*25+16 | 25 | 26.8 | 29.5 | 1543년 |
3*50+25 | 50 | 32.9 | 36.3 | 2544 |
3*95+35 | 95 | 39.0 | 43.1 | 3947 |
7cores | ||||
7*1.5 | 1.5 | 16.4 | 18.1 | 440 |
7*4 | 4 | 19.6 | 21.7 | 688 |
7*6 | 6 | 21.9 | 24.2 | 889 |
8cores | ||||
8*16 | 16 | 30.4 | 33.6 | 1950년 |
10cores | ||||
10*1.5 | 1.5 | 18.9 | 20.9 | 549 |
10*4 | 4 | 24.7 | 27.3 | 988 |
10*6 | 6 | 27.2 | 30.0 | 1237년 |
14cores | ||||
14*1.5 | 1.5 | 20.9 | 23.1 | 690 |
14*4 | 4 | 26.6 | 29.3 | 1201년 |
14*6 | 6 | 29.6 | 32.6 | 1582년 |
19cores | ||||
19*1.5 | 1.5 | 22.7 | 25.1 | 835 |
19*4 | 4 | 29.9 | 33.0 | 1571년 |
19*6 | 6 | 32.7 | 36.11 | 1999년 |
27cores | ||||
27*1.5 | 1.5 | 26.2 | 28.9 | 1083년 |
37cores | ||||
37*1.5 | 1.5 | 28.8 | 31.8 | 1351년 |
